HUB5168+ 雙頻Wi-Fi + BLE開發板
產品說明
|
HUB5168+ Wi-Fi/BLE 開發板是一款高整合度的物聯網開發工具，支援2.4GHz與5GHz雙頻Wi-Fi以及Bluetooth Low Energy 5.0。開發板核心為Realtek RTL8720DN晶片，採用雙核心架構，整合強大的通訊與運算能力。板載豐富I/O介面、支援I2C擴充模組，可快速開發應用於智慧家居、遠端監控、穿戴裝置與工業控制等領域。 |
|
產品應用
HUB5168+ 適用於多種無線應用場景：智慧家庭中控、環境數據上傳、穿戴式裝置資料同步、工業設備資料監控等。雙頻Wi-Fi提高通訊穩定性，BLE 提供低功耗通訊能力，支援快速部署與邊緣計算應用。
產品優點
- 支援2.4G / 5G Wi-Fi雙頻連線與BLE 5.0通訊
- 搭載Realtek RTL8720DN，雙核心架構（Cortex-M4 + Cortex-M0）
- 21組I/O腳位、支援GPIO、UART、SPI、I2C、PWM、ADC等功能
- 支援Arduino開發環境，內建範例程式快速入門
- 可搭配I2C擴充模組（如OLED顯示、8-bit I/O擴充）
- 適用於智慧家居、工業自動化、教育開發與遠端監控應用
產品規格 & 說明
✅ 硬體規格
| 項目 | 說明 |
|---|---|
| 主控晶片 | RTL8720DN（KM4 Cortex-M4 @200MHz + KM0 Cortex-M0 @20MHz） |
| 記憶體 | Flash 16Mbit、HS_SRAM 512KB、LP_SRAM 64KB |
| 無線功能 | 雙頻 Wi-Fi（2.4GHz / 5GHz）、BLE 5.0 |
| I/O 支援 | 21組 GPIO，包含 UART ×2、I2C ×1、SPI ×1、ADC ×3、PWM ×5 |
| 尺寸 | 34.7mm × 25.4mm |
⚡ 電源設計
- 支援 USB、外部 5V 或 3.3V 供電
- 板載 ME6211C-3.3 穩壓器（5V → 3.3V）
- GPIO 主要為 3.3V 邏輯
📦 開發環境
- 支援 Arduino IDE
- 可使用 Realtek BW16 板型開發
- 支援 OTA、AT 指令、自動燒錄模式
- 提供 NTP 時鐘、OLED 顯示等應用範例

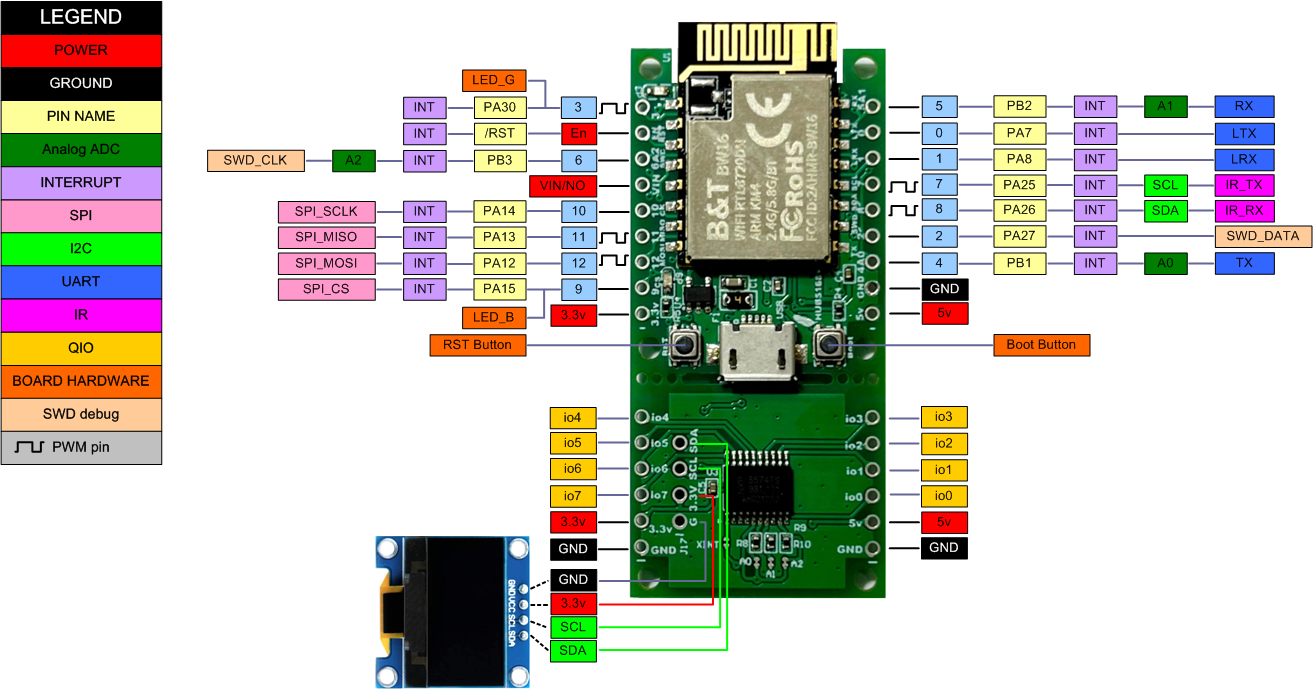

📝 arduino 腳位圖
📝 說明書: hub5168+_um_v0.pdf 下載
📝 物聯網智造基地說明書: HUB 5168+ 使用說明_20230104.2.pdf 下載
設計參考資料
📘 使用說明與資源
📝 設計範例
| HUB5168+ MQTT通訊範例 | HUB5168+ MQTT通訊範例，支援MQTT通訊的程式庫的使用及arduino程式開發 | 下載 |
| HUB5168+ 標準時間(NTP)及RTC範例 | HUB5168+ 定時同步NTP伺服器時間，並讀取RTC時間，並上傳至MQTT Server(broker) | 下載 |
| HUB5168+ 溫度及濕度感測範例 | HUB5168+ 定時讀取DHT11感測器的溫度及濕度，並上傳至MQTT Server(broker) | 下載 |
| HUB5168+ 深度睡眠範例 | HUB5168+ 進入深度睡眠模式，待睡眠終了後自動唤醒，並上傳計時資訊至MQTT | 下載 |
| HUB5168+ ADC0,ADC1,ADC2範例 | HUB5168+ 讀取ADC0, ADC1, ADC2的數據並上傳至MQTT | 下載 |
| HUB5168+ kiCAD library | HUB5168+ 開發板 kiCAD symbol & footprint library | 下載 |
