NBIOTY001 NB-IOT 全頻NB-IoT開發板

產品說明

NBIOTY001 NB-IOT 全頻NB-IoT開發板是一款專為NB-IoT應用設計的開發板，支援多種頻段，適用於全球各地的NB-IoT網路。它具備高效能的處理器和豐富的I/O介面，並且支援Arduino開發環境，方便開發者快速實現各種物聯網應用。無論是智慧城市、環境監測還是智能家居，NBIOTY001都能提供穩定可靠的連接。

產品應用

NBIOTY001適用於各種NB-IoT應用場景，包括但不限於：智慧水表、智慧電表、環境監測、資產追蹤、智能農業等。
具備高效能的處理器和豐富的I/O介面，並且支援Arduino開發環境，方便開發者快速實現各種物聯網應用。
NBIOTY001支援全頻段，使其能夠在不同地區和網路環境中靈活運用。

產品優點

支援多頻段
適用於全球各地的NB-IoT網路
高效能的處理器和豐富的I/O介面
支援Arduino開發環境，方便開發者快速實現各種物聯網應用
內建I2C、SPI和3組UART接口，方便連接各種傳感器模組
無論是智慧城市、環境監測還是智能家居，NBIOTY001都能提供穩定可靠的連接

產品規格 & 說明

✅ 基本資訊

項目	說明
主控晶片	STM32F103C8T6（ARM Cortex-M3，最高 72 MHz）
Flash ROM	64 KB（實際常為 128 KB）
SRAM	20 KB
NB-IoT 模組	BC660K-GL 全頻段NB-IoT模組
工作電壓	3.3V（部分腳容忍 5V）
GPIO 腳位	約 37 個

🔌 I/O 與介面

micro USB-Serial（供電及USB-Serial通訊）
3 組 UART、2 組 SPI、2 組 I2C
PWM 輸出、最多 12 通道 ADC（10-bit）
SWD 接口可搭配 ST-Link 燒錄/除錯

⚙️ Boot 模式與燒錄方式

BOOT0 / BOOT1 跳線設定
支援從 Flash 啟動、System Memory（DFU 模式）
可用 SWD 搭配 ST-Link 或 USB to Serial 燒錄

📐 板子尺寸與布局

項目	說明
尺寸	約 60mm × 30.64mm
排針間距	2.54 mm（0.1 吋）
雙排排針	左右各 20 pin
板載元件	Reset 按鈕、User LED（接 PC13）

⚡ 電源設計

支援 USB、外部 5V 或 3.3V 供電
板載 ME6211C-3.3 穩壓器（5V → 3.3V）
GPIO 主要為 3.3V 邏輯，部分容忍 5V

💻 開發支援

工具 / 平台	支援情況
STM32CubeIDE / STM32CubeMX	✅
Keil MDK / IAR	✅
Arduino IDE（STM32duino）	✅
PlatformIO	✅
Mbed OS	⛔ 不支援

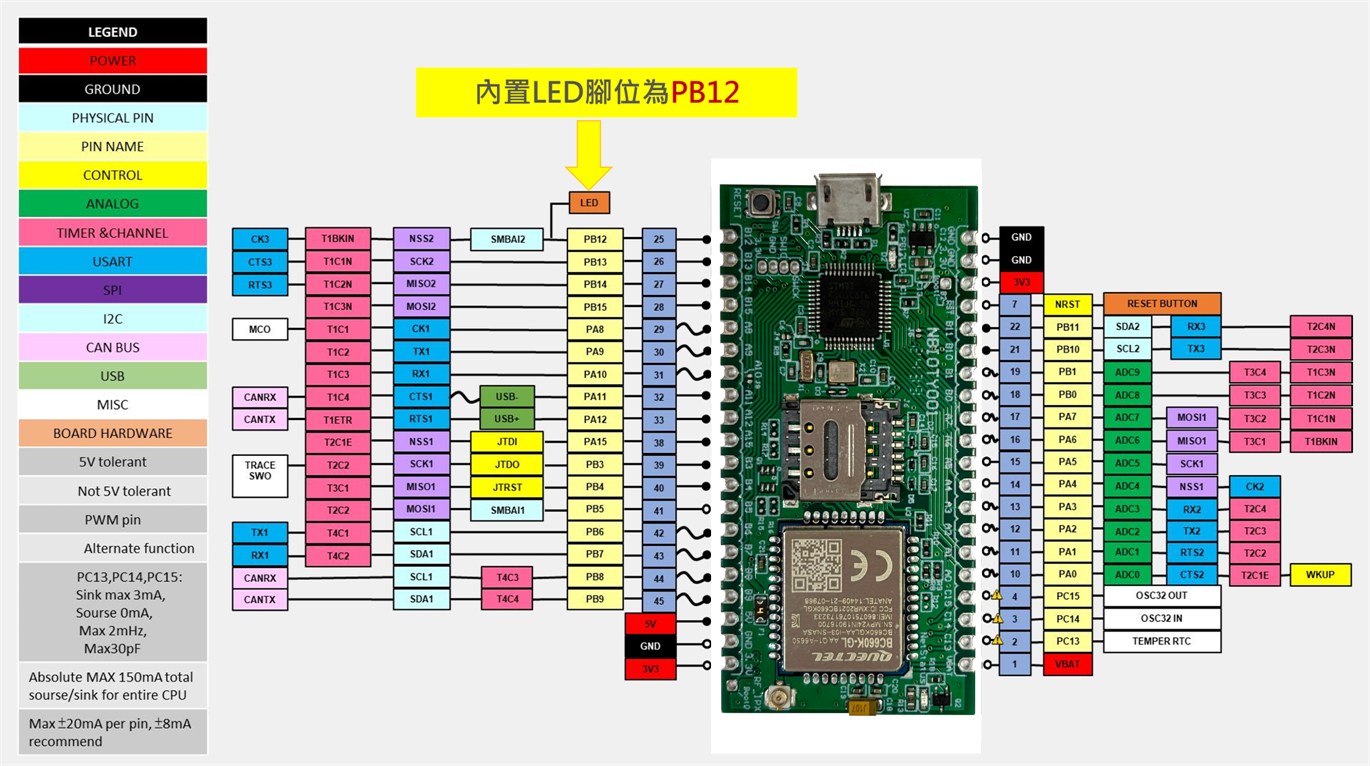

📝 arduino 腳位圖

NBIOTY001 NB-IoT 全頻段開發板腳位圖

📝 說明書: NBIOT001_um_v0.pdf 下載

設計參考資料

NBIOTY001 MQTT通訊範例	NBIOTY001 MQTT通訊範例，支援MQTT通訊的程式庫的使用及arduino程式開發	下載
NBIOTY001 標準時間(NTP)及RTC範例	NBIOTY001 定時同步NTP伺服器時間，並讀取RTC時間，並上傳至MQTT Server(broker)	下載
NBIOTY001 溫度及濕度感測範例	NBIOTY001 定時讀取DHT11感測器的溫度及濕度，並上傳至MQTT Server(broker)	下載
NBIOTY001 深度睡眠範例	NBIOTY001 進入深度睡眠模式，待睡眠終了後自動唤醒，並上傳計時資訊至MQTT	下載
NBIOTY001 kiCAD library	NB-IOT NBIOTY001開發板 kiCAD symbol & footprint library	下載
